L’Impact Révolutionnaire des TBM: La Machine qui Façonne nos Métropoles Souterraines

Dans l’univers complexe de l’ingénierie civile, peu de machines captivent l’imagination autant que le Tunnel Boring Machine (TBM), ou plus communément appelé tunnelier en français. Ces géants souterrains sont les véritables artisans de nos infrastructures modernes, œuvrant dans l’ombre pour créer les réseaux de transport, les canalisations et les services publics qui sont la colonne vertébrale de nos sociétés. La technologie TBM a révolutionné la façon dont nous abordons la construction souterraine, transformant des tâches autrefois périlleuses et chronophages en des opérations plus sûres, plus rapides et incroyablement précises. Alors que nos villes continuent de croître, la nécessité d’étendre nos infrastructures sous terre devient primordiale, et c’est là que le tunnelier entre en jeu, non seulement comme un outil d’excavation, mais comme un catalyseur de développement urbain durable. Cet article explore en profondeur le monde fascinant des TBM, de leur conception à leur impact, en passant par leurs défis et leur avenir prometteur.

Le Tunnelier (TBM): Un Géant Technologique au Service du Sous-Sol Urbain

Le tunnelier, ou TBM, est bien plus qu’une simple machine d’excavation ; c’est une véritable usine mobile conçue pour creuser des tunnels avec une efficacité et une sécurité inégalées. L’histoire de la construction souterraine est jalonnée de défis herculéens, où les méthodes traditionnelles de forage et dynamitage, ou même l’excavation manuelle, étaient lentes, dangereuses et souvent perturbatrices pour l’environnement de surface. L’émergence du tunnelier à la fin du 19e siècle, avec des inventions pionnières comme le bouclier de Marc Brunel pour le tunnel sous la Tamise, a marqué un tournant. Cependant, les TBM modernes que nous connaissons aujourd’hui sont le fruit de décennies d’innovations technologiques, transformant ces machines en des prouesses d’ingénierie capables de s’adapter à une multitude de conditions géologiques.

Le rôle du tunnelier est fondamental dans la réalisation de grands projets d’infrastructure tels que les métros, les réseaux ferroviaires à grande vitesse, les autoroutes souterraines, les conduites d’eau et d’assainissement, et même les câbles de communication. Dans les environnements urbains densément peuplés, où l’espace en surface est limité et où les perturbations doivent être minimisées, l’utilisation de TBM est devenue la méthode de choix. Leur capacité à creuser avec un minimum de vibrations et un contrôle précis de la géométrie du tunnel réduit l’impact sur les bâtiments et les infrastructures existantes en surface, garantissant ainsi la stabilité des structures avoisinantes. De plus, la nature continue du processus de forage par TBM permet des avancées rapides et un calendrier de projet plus prévisible, ce qui est crucial pour des investissements d’une telle ampleur. La sécurité des travailleurs est également considérablement améliorée, car la majeure partie de l’opération se déroule dans un environnement protégé par le bouclier de la machine, loin des risques d’éboulement ou des gaz toxiques rencontrés dans les méthodes plus anciennes. La contribution des TBM au développement urbain est donc immense, permettant l’expansion souterraine de nos villes sans compromettre leur intégrité ou la qualité de vie de leurs habitants. En effet, sans ces machines de forage de tunnel sophistiquées, de nombreux projets d’infrastructure emblématiques et essentiels à notre quotidien n’auraient tout simplement pas pu voir le jour.

Diversité et Spécialisation: Les Principaux Types de TBM

La complexité de la construction souterraine est telle qu’il n’existe pas de solution unique pour tous les tunnels. C’est pourquoi une gamme variée de TBM a été développée, chacun étant spécialisé pour des conditions géologiques et hydrogéologiques spécifiques. La sélection du type de tunnelier approprié est une étape critique dans la planification de tout projet de tunnel, car elle a un impact direct sur la performance, la sécurité et le coût.

Parmi les principaux types de TBM, on distingue généralement les machines à face ouverte (Open-Face TBM) et les machines à bouclier (Shielded TBM). Les TBM à face ouverte sont généralement utilisés dans les roches dures et stables qui n’exigent pas de support immédiat à l’avant de la machine. Ces machines s’appuient sur une tête de coupe robuste équipée de disques de coupe qui brisent la roche, laquelle est ensuite évacuée par un système de convoyeur. Elles peuvent être non gainées, laissant la roche exposée après le passage de la tête de coupe, ou équipées d’un bouclier partiel pour protéger les travailleurs. Leur efficacité est maximale dans des conditions géologiques prévisibles et homogènes.

En revanche, les TBM à bouclier sont conçus pour travailler dans des sols mous, instables ou dans des conditions avec une forte pression d’eau, où un support immédiat de la face d’excavation est indispensable. Il existe deux catégories principales de TBM à bouclier: les TBM à équilibre de pression de terre (EPB - Earth Pressure Balance) et les TBM à boue (Slurry Shield). Le TBM EPB fonctionne en créant une chambre de pression à l’avant de la tête de coupe, remplie des déblais excavés. La pression dans cette chambre est contrôlée avec précision pour équilibrer la pression du sol et de l’eau à l’avant de la machine, stabilisant ainsi la face d’excavation. L’ajout d’agents de conditionnement comme la mousse ou les polymères peut modifier la plasticité des déblais, les rendant plus faciles à gérer et à transporter. Ces tunneliers sont particulièrement efficaces dans les argiles, les limons et les sables, où la plasticité du sol peut être manipulée pour maintenir l’équilibre.

Le TBM à boue, quant à lui, est idéal pour les sols granulaires, saturés d’eau, ou sous des plans d’eau importants. Il utilise un circuit de boue de bentonite sous pression pour stabiliser la face de forage. La boue est injectée dans la chambre de coupe, où elle se mélange aux déblais. Ce mélange de boue et de sol est ensuite pompé vers une usine de traitement en surface, où le sol est séparé de la boue, qui est ensuite recyclée. Cette méthode permet de gérer des pressions d’eau très élevées et de minimiser les risques de tassement en surface. Chaque technologie TBM est le fruit d’une ingénierie sophistiquée, optimisée pour des scénarios bien spécifiques, soulignant la complexité et la richesse des options disponibles pour les projets de tunnel modernes. La décision finale concernant le type de tunnelier implique une analyse rigoureuse des études géotechniques, des risques environnementaux et des impératifs du projet, faisant de cette étape un pilier de la réussite de la construction de tunnel.

Anatomie d’un Colosse: Composants Clés d’une Machine de Forage de Tunnel

Comprendre le fonctionnement d’un TBM nécessite de se pencher sur ses composants clés, chacun jouant un rôle vital dans le processus continu d’excavation. Ces machines sont des assemblages complexes d’ingénierie mécanique, hydraulique et électrique, fonctionnant en harmonie pour percer la terre. L’anatomie d’une machine de forage de tunnel peut être divisée en plusieurs sections principales, chacune ayant une fonction distincte et indispensable à la progression du tunnel.

Au premier plan se trouve la tête de coupe (cutter head). C’est le « visage » du tunnelier, une immense roue rotative équipée d’outils de coupe spécifiques au type de sol ou de roche rencontré : disques de coupe pour la roche dure, dents de raclage (rippers) pour les sols mous et les argiles, ou une combinaison des deux. La tête de coupe est le moteur de l’excavation, appliquant une force énorme pour fragmenter la matière en face du tunnel. Sa conception varie considérablement selon le type de TBM et la géologie prévue, certaines têtes étant même capables de basculer entre différents modes d’opération (par exemple, roche et sol mou).

Juste derrière la tête de coupe se trouve le bouclier (shield), une coque cylindrique métallique qui protège l’espace de travail immédiatement derrière la face d’excavation. Ce bouclier supporte les parois du tunnel jusqu’à ce que le revêtement permanent soit installé. Il est composé d’une série de vérins hydrauliques (appelés vérins de poussée ou de progression) qui s’appuient sur le dernier anneau de revêtement installé pour pousser le tunnelier vers l’avant. C’est un élément de sécurité crucial, en particulier dans les sols instables, empêchant l’effondrement de la face ou l’infiltration d’eau.

Le système d’évacuation des déblais (muck removal system) est un autre composant essentiel. Une fois que la tête de coupe a fragmenté le sol ou la roche, les déblais (ou « muck ») doivent être transportés hors du tunnel. Dans les TBM à face ouverte, cela se fait généralement par des excavateurs situés derrière la tête de coupe qui chargent les déblais sur un système de convoyeurs qui les transporte jusqu’à l’arrière de la machine et, finalement, hors du tunnel. Pour les TBM à bouclier, en particulier les TBM EPB, les déblais sont mélangés et extraits via une vis d’Archimède (screw conveyor) ou des pompes à boue pour les TBM à boue. L’efficacité de ce système est primordiale pour maintenir le rythme de forage.

Le système d’érection de voussoirs (segment erector) est responsable de l’installation du revêtement permanent du tunnel. Le tunnel est revêtu d’anneaux de béton préfabriqués (voussoirs) qui sont assemblés juste derrière le bouclier. Un bras érecteur robotisé manipule et positionne ces voussoirs, qui sont ensuite boulonnés ou chevillés pour former un anneau structurellement stable. Une fois l’anneau complet, les vérins de poussée peuvent alors prendre appui sur ce nouvel anneau pour faire avancer le tunnelier.

Enfin, le train suiveur (trailing gear ou back-up system) est une série de plates-formes et d’équipements qui suivent le tunnelier à mesure qu’il avance. Cette section abrite une multitude de systèmes de support essentiels : transformateurs électriques, pompes hydrauliques, systèmes de ventilation, stockage des voussoirs, réservoirs de boue (pour les TBM à boue), systèmes de contrôle, salles de repos pour les opérateurs, et des convoyeurs supplémentaires pour les déblais. Le train suiveur peut s’étendre sur plusieurs centaines de mètres, fournissant toute la logistique nécessaire au fonctionnement continu du TBM. L’ingénierie derrière chacun de ces composants est le reflet de la complexité et de l’ingéniosité requises pour maîtriser la construction souterraine à l’ère moderne.

Du Forage à la Finition: Le Processus Complexe de Construction par TBM

Le processus de construction de tunnel par TBM est une chorégraphie industrielle incroyablement orchestrée, où chaque étape est synchronisée pour assurer une progression continue et sécurisée. Contrairement aux méthodes discontinues de forage et dynamitage, le tunnelier est conçu pour un cycle de travail quasi ininterrompu, transformant l’excavation en une chaîne de production souterraine. Ce cycle commence avec le forage et se termine avec l’installation du revêtement permanent, jetant les bases d’un ouvrage durable.

La première étape est le forage lui-même, initié par la rotation de la tête de coupe. Sous l’action des vérins de poussée, le tunnelier avance, la tête de coupe broyant la roche ou excavant le sol. Les outils de coupe à l’avant de la machine sont spécifiquement choisis pour maximiser l’efficacité dans les conditions géologiques rencontrées. La vitesse de rotation de la tête de coupe et la pression exercée par les vérins sont ajustées en permanence par les opérateurs, en fonction de la résistance du terrain et des données des capteurs intégrés. Dans les TBM à bouclier, comme les EPB et Slurry Shield, une attention particulière est portée à l’équilibre des pressions en face d’excavation pour prévenir les tassements ou les affaissements du sol en surface, une précaution essentielle pour la sécurité du tunnel et de son environnement.

Simultanément au forage, le système d’évacuation des déblais entre en action. Les déblais, qu’il s’agisse de gravats de roche ou de mélange de terre et de boue, sont capturés derrière la tête de coupe et transportés hors de la zone d’excavation. Pour les TBM à face ouverte et EPB, des convoyeurs à bande acheminent le matériau le long du train suiveur jusqu’à un point de chargement à l’extérieur du tunnel ou vers un système de trains navettes. Pour les TBM à boue, une suspension de boue et de déblais est pompée vers une usine de séparation en surface. L’efficacité de ce transport est cruciale, car tout goulot d’étranglement peut ralentir l’ensemble du processus de progression du tunnel.

Une fois qu’un segment de tunnel a été foré et que le tunnelier a avancé d’une certaine distance (généralement égale à la longueur d’un anneau de voussoirs), l’étape d’installation de voussoirs commence. Le bras érecteur du TBM prend les voussoirs préfabriqués (arrivant via le train suiveur) et les positionne pour former un anneau circulaire. Chaque voussoir est ensuite boulonné ou clipsé aux autres et à l’anneau précédent, créant ainsi le revêtement permanent du tunnel. Une fois l’anneau complet et sécurisé, un processus d’injection de coulis est souvent effectué dans l’espace annulaire (l’espace entre l’extérieur des voussoirs et le terrain excavé) pour assurer un contact intime avec le sol environnant, stabiliser le revêtement et minimiser les tassements ultérieurs.

Ce cycle continu de forage, évacuation des déblais, et installation du revêtement se répète sans cesse. Les opérateurs du TBM, soutenus par des systèmes de navigation sophistiqués (souvent basés sur GPS et des systèmes laser), surveillent en permanence la trajectoire de la machine, s’assurant que le tunnelier suit le tracé précis défini par les ingénieurs. Tout écart peut avoir des conséquences importantes sur la géométrie du tunnel et sa fonctionnalité future. La précision de la trajectoire, combinée à la cadence de forage, est ce qui rend la technologie TBM si précieuse pour les infrastructures modernes. Ce processus intégré assure non seulement une construction rapide, mais aussi une qualité et une sécurité exemplaires, des éléments essentiels pour la pérennité et la fiabilité de nos réseaux souterrains.

Avantages Stratégiques et Défis Opérationnels des TBM

L’adoption généralisée des TBM dans les projets d’ingénierie civile n’est pas fortuite ; elle est le résultat d’une série d’avantages stratégiques qui ont transformé la construction de tunnel. Cependant, comme toute technologie de pointe, les tunneliers présentent également des défis opérationnels qui exigent une planification méticuleuse et une expertise approfondie. La balance entre ces avantages et défis est cruciale pour la réussite de tout projet impliquant ces machines colossales.

Parmi les avantages majeurs des TBM, la sécurité est sans doute le plus significatif. En comparaison avec les méthodes traditionnelles de forage et dynamitage, les TBM offrent un environnement de travail beaucoup plus sûr. Le bouclier protège les travailleurs des chutes de roche et des infiltrations d’eau, et les risques liés à l’exposition aux explosifs et à la mauvaise qualité de l’air sont considérablement réduits. Le travail se déroule dans un espace confiné et contrôlé, ce qui permet une meilleure gestion des risques. La rapidité de construction est un autre atout indéniable. Les TBM peuvent forer des tunnels de plusieurs mètres par jour, voire plus, selon les conditions géologiques. Cette cadence accélérée permet de respecter des calendriers de projet ambitieux et de livrer les infrastructures plus rapidement à la population. La précision est également une caractéristique clé. Grâce à des systèmes de navigation avancés, les tunneliers peuvent maintenir une trajectoire extrêmement précise, minimisant les erreurs d’alignement et garantissant que le tunnel est construit exactement selon les spécifications. Cela réduit les besoins en travaux de correction coûteux et assure l’intégrité structurelle de l’ouvrage. De plus, les TBM entraînent une perturbation minimale en surface. Étant donné que la majeure partie du travail se déroule sous terre, l’impact sur les zones urbaines environnantes est réduit, avec moins de bruit, moins de vibrations et moins de trafic lié à l’évacuation des déblais en surface, ce qui est particulièrement avantageux dans les environnements densément peuplés. Enfin, dans certains contextes, l’utilisation de TBM peut aussi entraîner une réduction de l’empreinte environnementale grâce à une consommation d’énergie optimisée et une gestion plus efficace des déblais.

Cependant, les TBM ne sont pas sans leurs défis. Le coût initial élevé d’acquisition et de mobilisation d’un tunnelier est l’un des principaux obstacles. Ces machines représentent un investissement de plusieurs dizaines, voire centaines de millions d’euros, ce qui limite leur utilisation aux grands projets d’infrastructure disposant de budgets conséquents. La logistique est également d’une complexité sans précédent. Le transport des pièces géantes du TBM jusqu’au site, l’assemblage dans une fosse de lancement souvent exiguë, et l’évacuation continue des millions de tonnes de déblais nécessitent une planification et une coordination méticuleuses. Les conditions géologiques inattendues sont une source constante de défis. Une rencontre avec une zone de roche imprévue, un sol saturé d’eau non anticipé, ou des poches de gaz peuvent entraîner des retards significatifs, des dommages à la machine et des augmentations de coûts substantielles. La maintenance et les réparations sont également complexes. Les outils de coupe s’usent, les composants hydrauliques peuvent tomber en panne, et l’accès à certaines parties du TBM pour la maintenance peut être difficile et dangereux, nécessitant l’arrêt temporaire des opérations et une intervention hautement spécialisée. Enfin, la taille et les contraintes d’espace peuvent limiter l’utilisation des TBM dans des tunnels de petit diamètre ou dans des zones où l’espace de lancement et d’arrivée est très restreint. Malgré ces défis, l’ingéniosité humaine et les avancées technologiques continuent de repousser les limites des capacités des TBM, solidifiant leur rôle en tant qu’outil indispensable pour l’avenir de la construction souterraine.

L’Avenir de la Construction Souterraine: Innovations et Perspectives pour les TBM

L’avenir de la construction souterraine est intrinsèquement lié aux avancées continues dans la technologie TBM. Alors que les villes s’étendent et que les besoins en infrastructures complexes augmentent, les tunneliers sont appelés à devenir encore plus intelligents, plus polyvalents et plus durables. Les innovations en cours et les perspectives futures promettent de surmonter bon nombre des défis opérationnels actuels, ouvrant la voie à des projets encore plus ambitieux et à une efficacité accrue.

L’une des tendances les plus significatives est l’automatisation et l’intégration de l’intelligence artificielle (IA). Les TBM sont déjà équipés de capteurs sophistiqués qui collectent des données en temps réel sur la géologie, la pression, la température et la position. L’avenir verra une utilisation accrue de l’IA pour analyser ces données, optimiser les paramètres de forage, anticiper les changements géologiques et même effectuer des auto-diagnostics pour la maintenance prédictive. Cela permettra non seulement d’améliorer la précision de la trajectoire et la vitesse de forage, mais aussi de réduire la dépendance à l’intervention humaine pour les tâches répétitives et dangereuses, améliorant ainsi la sécurité des projets de tunnel.

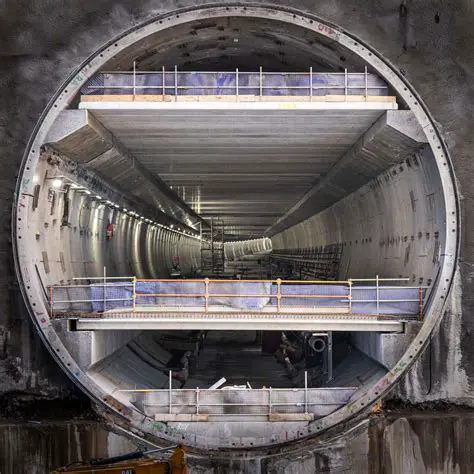

Le développement de TBM multi-modes est une autre innovation clé. Ces machines sont conçues pour s’adapter à une large gamme de conditions géologiques, pouvant basculer entre les modes EPB, boue, et même roche dure sans avoir à être démontées. Cette flexibilité réduit considérablement le risque lié aux incertitudes géologiques et permet une adaptation rapide aux imprévus, ce qui est crucial pour les projets de tunnel traversant des formations complexes. L’augmentation des diamètres des tunneliers est également une réalité, avec des machines capables de créer des tunnels de plus de 17 mètres de diamètre, comme cela a été vu sur certains projets emblématiques. Ces géants sont essentiels pour les autoroutes souterraines à plusieurs voies ou les tunnels de services utilitaires de grande envergure.

La durabilité et l’efficacité énergétique sont au cœur des préoccupations futures. Les fabricants travaillent sur des TBM qui consomment moins d’énergie, utilisent des lubrifiants et des fluides hydrauliques plus respectueux de l’environnement, et intègrent des systèmes de recyclage plus performants pour la boue et l’eau. L’objectif est de réduire l’empreinte carbone des projets de construction souterraine et de minimiser l’impact sur les écosystèmes locaux. L’intégration avec le BIM (Building Information Modeling) est également en pleine expansion. Le BIM permet une modélisation 3D détaillée du tunnel et de ses environs, facilitant la planification, la coordination et la gestion tout au long du cycle de vie du projet. Les données des TBM peuvent être directement intégrées aux modèles BIM, offrant une vision en temps réel de l’avancement et des conditions.

Enfin, la recherche et le développement se concentrent sur de nouvelles méthodes de creusement, y compris des technologies non mécaniques comme les méthodes à base de plasma, de laser ou de jets d’eau à ultra-haute pression, bien que ces dernières soient encore à des stades expérimentaux. L’objectif est de rendre le processus de creusement encore plus rapide, moins coûteux et capable de s’attaquer à des géologies encore plus difficiles. En somme, l’avenir des TBM est celui de l’innovation constante, où l’ingénierie avancée, la technologie numérique et un engagement envers la durabilité convergeront pour façonner un sous-sol urbain plus connecté, plus sûr et plus efficace.

Conclusion: Les TBM, Architectes Silencieux de Notre Monde Souterrain

Au terme de cette exploration, il est évident que le Tunnel Boring Machine (TBM) est bien plus qu’une simple machine de chantier ; c’est une merveille d’ingénierie qui a profondément transformé le paysage de la construction souterraine. Des premières innovations du 19e siècle aux géants high-tech d’aujourd’hui, le tunnelier a constamment évolué pour répondre aux besoins croissants de nos sociétés modernes, désireuses d’étendre leurs infrastructures sous terre de manière sécurisée et efficace. Leur capacité à creuser des tunnels avec une précision remarquable, une vitesse impressionnante et un minimum de perturbations en surface en fait un outil indispensable pour les grands projets d’infrastructure partout dans le monde.

Que ce soit pour les réseaux de métro qui désengorgent nos villes, les tunnels ferroviaires qui relient les continents, ou les conduites d’eau essentielles à notre survie, les TBM sont les architectes silencieux qui façonnent notre monde souterrain. Malgré les défis opérationnels liés aux coûts élevés, à la logistique complexe et aux imprévus géologiques, l’ingéniosité humaine continue de repousser les limites de cette technologie. L’avenir des TBM, marqué par l’automatisation, l’intelligence artificielle et une quête incessante de durabilité, promet des avancées encore plus spectaculaires. Ces machines continueront de jouer un rôle pivot dans la création des infrastructures de demain, garantissant que nos villes peuvent croître et prospérer, aussi bien en surface que sous terre. Le tunnelier n’est pas seulement une machine, c’est un symbole de l’ambition humaine et de notre capacité à surmonter les obstacles les plus imposants de la nature pour construire un avenir meilleur et plus connecté.
